                                        振动校准仪GJX-6A

1. 可校准多种类型的振动传感器，如压电式加速度传感器、IEPE加速度传感器，磁电式速度传感器及电涡流式传感器……
2. 可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。
3. 可以在1-1280 Hz之间设置任意频率的振动，不需要外接信号发生器。
4. 电池供电，可连续工作48小时，100-240V交流充电。
5. 振动速度显示可选峰值或有效值，更方便于各种仪器的校准。
6. 额外提供IEPE前置器，电荷放大器，和电涡流传感器需要的-24V电源。

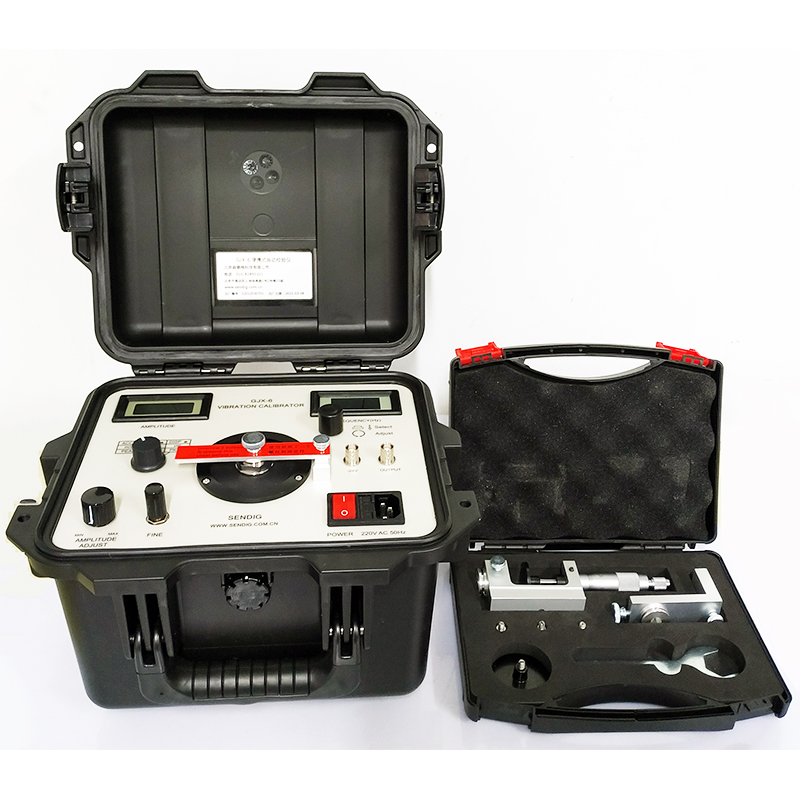

  GJX-6A型振动传感器校准仪可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器，也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校准仪可设置在1-1280Hz之间任意频率振动。所输出的加速度、速度及位移三种振动的幅值可通过旋钮改变，并由数字显示。GJX-6A型振动传感器校准仪集正弦信号发生器、功率放大器、标准传感器和振动台于一身，还额外提供IEPE前置器和电荷放大器，具有体积小、精度高、操作简单、使用方便等特点，可在现场和实验室使用。

单位

  加速度:  m/s²  (峰值)

  速  度:  mm/s (有效值)

  位  移:  um   (峰峰值)

振幅精度

  加速度

      40Hz～320Hz±0.3dB ± 1个字

   20Hz～640Hz±0.5dB ±1个字

速  度

     40Hz～320Hz±0.5dB±1个字

位  移

       40Hz～320Hz±0.5dB±1个字

频率精度

    ≤±0.01%

显示方式

 振值和频率LCD双表头数字显示

传感器要求

电涡流传感器直径：5mm、8mm、11mm

加速度、速度传感器重量：＜650g

IEPE前置器: 激励 21V， 2.4mA; 电压增益：1,  BNC 插座

电荷放大器: 增益：10mV/pC,  BNC 插座

最大振动幅值与最大负荷量

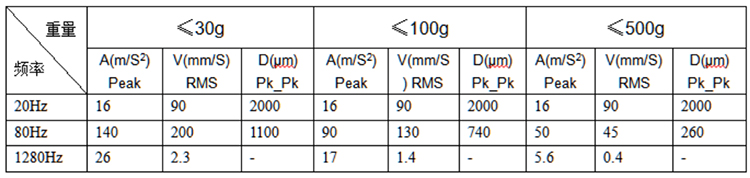

因为GJX-6A型振动传感器校准仪所使用的振动台体较小，所以，在不同频率下校准不同传感器（不同重量）时，校准仪所能输出的幅值也不相同。最大振动幅值是指在某一频率下，被校准传感器为某一重量时，校准仪所能输出的最大加速度、最大速度或最大位移值，具体请参考下表。

“-”在频率较高时，因振动位移或速度数值很小，所以，在这几点上，校准仪无振动信号幅值显示

振值单位：加速度(峰值)；速度(有效值)；位移(峰峰值)

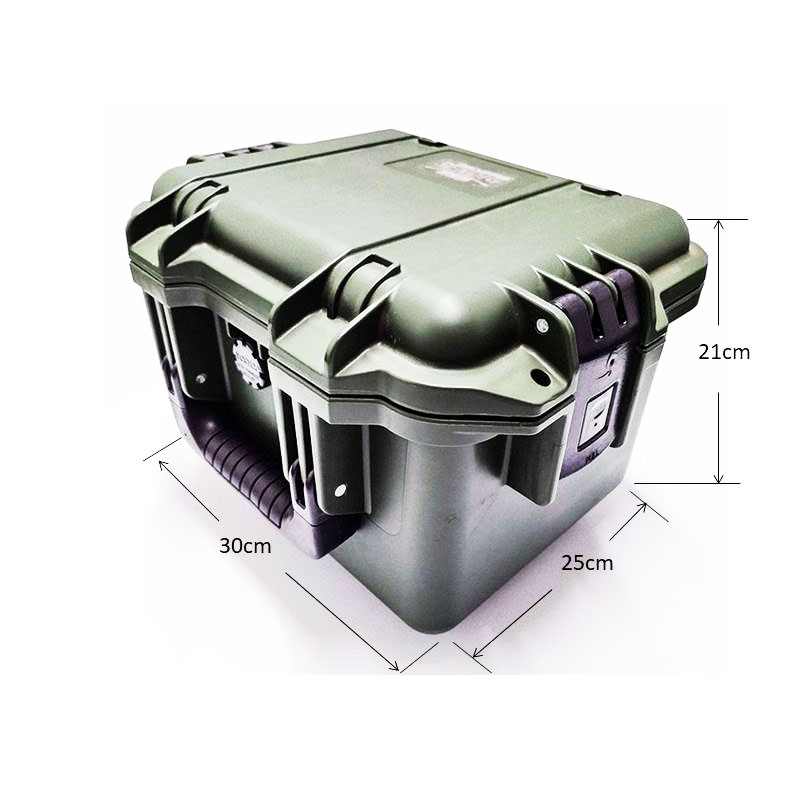

尺寸:300 x 250 x 210(mm)   净重:6.2kg
